MULTIPLEXER (মাল্টিপ্লেক্সার)

মাল্টিপ্লেক্সার কাকে বলে ?

যে কম্বিনেশনাল লজিক সার্কিটের অনেকগুলি ইনপুট লাইনের মধ্যে থেকে সিলেক্ট লাইন বা কন্ট্রল লাইন দ্বারা নির্দিষ্ট ইনপুট লাইন কে সিলেক্ট করে একটিমাত্র আউটপুট লাইনে পাঠায় তাকে মাল্টিপ্রেক্সার বলে ।

অথবা

এটি একটি কম্বিনেশনাল লজিক সার্কিট যা ডিমাল্টিপ্লেক্সারের বিপরীত কাজ করে ।
এই সার্কিটের অনেকগুলি ইনপুট কিন্তু একটি মাত্র আউটপুট ।
এর সং ক্ষিপ্ত নাম MUX

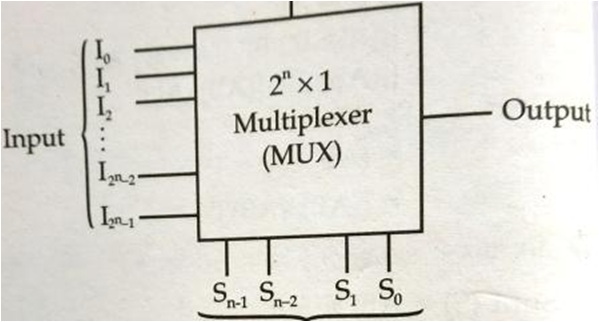

এই সার্কিটের 2n সংখক ইনপুট লাইনের জন্য n সিলেক্ট লাইন থাকে ।
একে ডেটা সিলেক্টর বলে কারণ অনেকগুলি ইনপুট থেকে একটি মাত্র আউটপুট লাইনে যায় ডেটা সিলেক্টর বলে ।

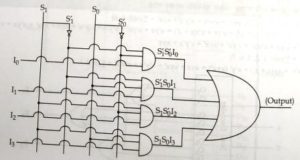

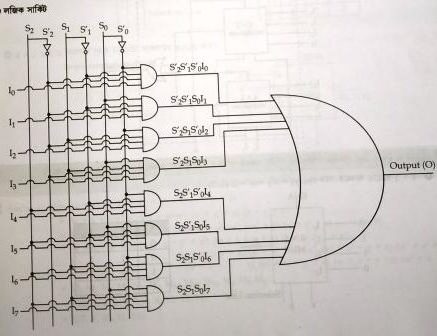

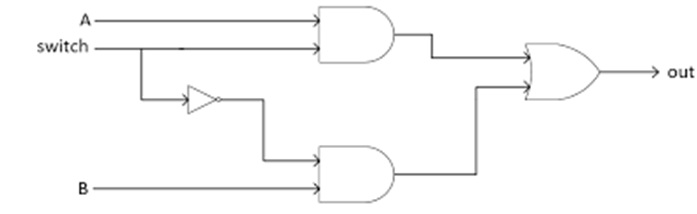

মাল্টিপ্লেক্সার তৈরিতে AND, OR এবং NOT তিনপ্রকার গেট প্রয়োজন।
